抗沖擊波門

一、抗沖擊波門用途

抗沖擊波門由抗沖擊波活門和抗沖擊波密閉門組成，用于井下材料庫和材料發放硐室，起隔離作用阻止沖擊波及產生的火焰、有毒氣體向外部巷道擴散，由總回風道排出?？箾_擊波活門起抗沖擊波、調節庫房所需風量和隔離作用。

二、抗沖擊波門主要構造

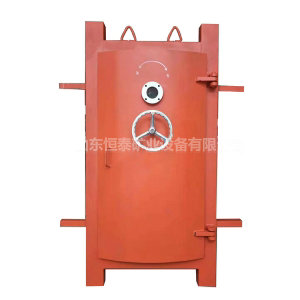

抗沖擊波密閉門由門框、門扇、餃頁、閉鎖裝置等部件組成。

1 門框?yàn)椴坏冗吔卿摻M焊框架構件

2 門扇為弧形殼板、井字筋板、槽鋼圈梁組焊而成

3 下餃頁采用單向推力球軸承支撐

4 閉鎖裝置為閉鎖軸、手柄轉動式

5 密封方式采用“9”字形截面橡膠條密封

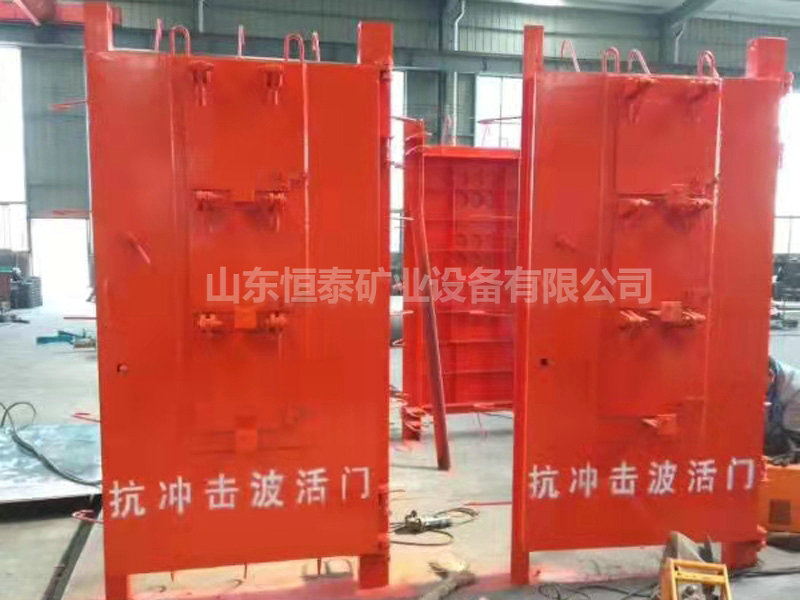

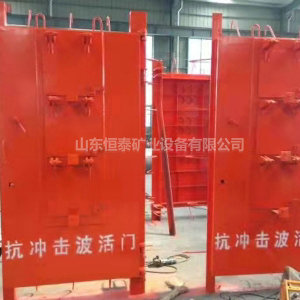

抗沖擊波活門由門框、門扇、閉鎖裝置、鉸頁等部件組成。

1、門框?yàn)椴坏冗吔卿摻M焊框架構件。

2、門扇上部裝有三組通風活門裝置，即在活門底板開有三組共18個直徑122mm的通風孔，活門板外部裝有自動張開12o角的活門懸板。每組活門通風量為20003 /h,總通風量為60003 /h，風速按8m/s進行設計的，使用時可根據井下爆破材料庫需要風量和總回風道負壓值，確定通風活門組數，并可調節每組活門懸板的張啟角度進行微調，以滿足通風量。當庫內一旦發生爆炸，沖擊波經過衰減后，余壓只要大于20KPa時，活門懸板受壓在3～8s內自動關閉，與外界隔離，阻止爆炸抗沖擊波及爆炸產生的火焰、有毒氣體向外部巷道擴散，由總回風道排出。

3、閉鎖裝置設置2組，一組為通常關閉用的閉鎖軸、手柄轉動式；另一組為緊急閉鎖裝置，其功能是當沖擊力大于294N時，瞬間，門與門框緊閉，壓縮密封圈，鎖頭進入鎖心，撥動雙片彈簧，制動閉鎖，防止門反彈；撥動外鑰匙手柄即可解除閉鎖。

4、下鉸頁采用單向推力球軸承支撐，中間采用彈簧折頁，確保門自動關閉。

5、密封方式采用“9”字形截面橡膠條密封。

三、抗沖擊波密閉門（FM1.5-2.5M系列）規格

名稱 型號 規格

（門框凈空寬x高） 承壓

抗沖擊波密閉門 T86-FM2500/1118 1800X1100mm 2.5MPa

抗沖擊波密閉門 T86-FM1500/1118 1800X1100mm 1.5MPa

抗沖擊波活門 T86-FH1500/918 1500X918mm 1.5MPa

抗沖擊波活門 T86- FH2500/918 1500X918mm 2.5MPa
